电脑绣花面料起球是因为面料的原因是经过摩擦，纤维相互纠缠而导致起球，大部分面料的衣物都有起球的现象，很影响美观，面料抗起球一般分为5个级别。 5级好，表示无起毛起球现象。1级差，表示起球为严重。今天，丽绣坊就和大家分享电脑绣花面料起球的原因及预防方法。
织物起毛起球过程

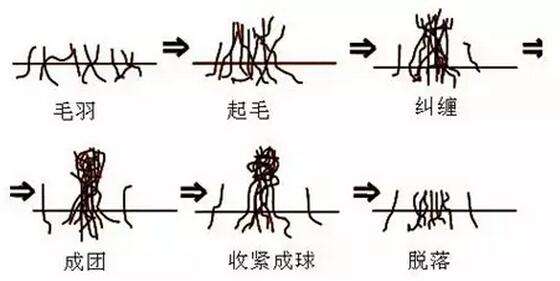

如下图所示，（a）表示织物原样，表面有毛羽；（b）表示第一阶段起毛，织物表面的纤维因不断经受摩擦从织物中抽出产生毛茸；（c）表示第二阶段纠缠，未脱落的纤维相互纠缠，并加剧纤维的抽拔；（d）表示第三阶段成团，纤维纠缠越来越紧，后形成小球粒；（e）表示第四阶段成球，连接球粒的纤维断裂成抽拔；（f）表示第五阶段脱落，出现部分球粒脱落。

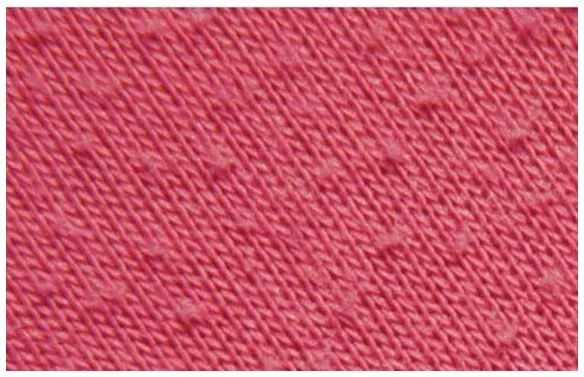

电脑绣花面料为什么会起球？
1、面料特性决定
起球的基本原因主要跟选择的面料有关。
纤维性质对织物起球有很大程度的影响，尤其是纤维的机械性质，另外，纤维长度、细度、及形态和表面性质等也对织物起毛起球有较大关系。纱线是由各类纤维经加捻,抱合而成,组成纱线的纤维长度应当均匀,它的抱合力强,就很少有起球现象。组成纱线的纤维长度不均匀就容易产生起球现象。
化纤容易起球，起球程度锦纶＞腈纶＞涤纶。化纤强度高、抗曲性能高，导致了纤维不容易脱落，在纺织品表面缠结成球。涤棉面料也易起球。涤棉由于涤纶纤维的强力较大,与棉纤维毛羽缠结在一起,很难脱落,这样就形成了我们所见到的起球现象。
短纤维纺织品和绒线制品都有起球的共性,面料首先起毛，毛绒聚集在一起形成起球。任何短纤维都会起球，涤纶短纤的起球为严重。这主要是由于涤纶的强力和抗曲性能高，使形成的球不易从纤维上脱落。涤纶短纤很少单独使用，都是和棉等其它纤维混纺使用的，但起毛起球还是很厉害的。如果是涤纶长丝做成的面料，它是不太会起球的，像羽绒衣的面料、一般的球衣等运动面料都是长丝的。棉纤维由于强力较低，毛羽在还没有缠结在一起时就已经脱落了,所以我们看不到它的起球现象。
纱线捻度低的纺织品更容易起球。捻度低可以理解为：麻绳不搓紧。低捻度的纱线纤维束之间束缚得不紧密，织成的纺织品会更柔软舒适，但相应的纤维更容易相互摩擦，缠结成球。
织物结构不紧密的更容易起球。相比较而言，针织物比机织物更容易起球。织物的紧密程度：缎纹＜斜纹＜平纹。它们的起球程度依次递减。若织物蓬松、交织点少、浮长长、针织物的线圈长度长时，都会使起毛量和起毛长度增加。同一类织物，组织结构愈紧密愈不容易起毛起球。机织物中，平纹织物交织点多，纤维被束缚的较为紧密，故平纹织物起球现象较斜纹织物少，缎纹织物又较斜纹织物易起球。针织物中，当纱线支数及线圈长度相同时，罗纹针织物比纬平针织物起球严重，这是因为虽然线圈长度相同，但在单位面积内纬平针织物的线圈数比罗纹针织物的线圈多(即编织点多)，其结构比罗纹针织物紧密。组织结构不同，表面平整度也不同，表面凹凸不平的织物易起毛起球，如提花织物相对来说易产生起毛起球现象。
实际上无论什么面料的衣服都会起球，只是起球的程度不同。
2、摩擦静电起球
由于一些化学纤维吸湿性差，在干燥及持续摩擦的过程中易产生静电，静电使其短纤维织物表面毛羽直立，从而为起毛起球创造了条件。比如涤纶的静电很容易吸附外来粒子产生起球。
不同类型的纺织品在穿着过程中，或面料搭配不当互相摩擦也容易起球。合理搭配不同面料的衣物能有效避免毛球的产生，可参考以下搭配建议：牛仔面料为纯棉面料，纯棉面料是防静电性能好的面料之一。搭配牛仔单品能减少静电，有效地避免毛球产生。天丝是再生纤维素纤维，吸湿性好，静电会很快传走。所以选择含天丝的单品也能有不错的防静电功效。亚麻一直是面料里的贵族，不仅穿着轻便舒适，更不易起静电起球，搭配亚麻单品将有减少毛球的效果。
3、洗涤或日常护理不当起球
洗涤时间过长容易产生面料纤维损伤，出现纤维断头，加大起球可能性；洗涤温度过高(适宜温度20～45度)，洗涤剂错误(建议使用中性洗涤剂)等都可能造成起球。恰当的护理方式与穿着方式都能减少起球状况。
解决电脑绣花面料起球的方法
1、烧毛目的在于把织物表面的绒毛烧掉，对涤纶织物来说，提高布面光洁度。烧毛工艺关会影响到人造纤维织物的内在质量和外观风格。一定要找有经验的厂。在进行烧毛时火要小，要均匀。不可用强火，以免织物手感发硬。
2、树脂在使用过程中，脂体渗入纤维间，纤维与茸毛粘结。再经高温焙烘，形成不溶的网状结构，从而达到抗起毛、抗起球的效果。添加催化剂氯化镁要适量，先溶解稀释后再加入，以防树脂整理剂沉淀，影响抗起球效果。温度也要注意，太低脂体溶解度不够，太高织物强力下降。
3、纺纱工艺很重要，对抗起球效果影响很大，纺纱工艺复杂，至少应选择纤维整齐度好，杂质少，松散性大，抱合力差的纤维。或找抗起球纱的专业生产厂家如青岛纬霖纺织或万松一棉等。尽量不要选择一些有抗起球效果但是手感偏硬的纱线。
4、生物抛光(生物酶整理)
生物抛光是用纤维素酶改善棉织物表面的整理工艺，以达到持久的抗起毛起球作用，增加织物的光洁度和柔软度.生物抛光去除从纱线表面伸出的微细纤维，织物表面绒毛大大减少，变得光洁而不会起毛起球.(酶的水解和机械的冲击共同去除了织物表面的毛绒和纤维的末梢，使织物组织变得更清晰，色泽更明亮).实践证明此种方法对降低起毛起球的效果是持久的,因为纤维的末梢被除掉而不是在原处被覆盖，但要注意此法会对织物强力有一定损失及部分失重.
对棉及涤纶/纤维素纤维混纺织物，采用纤维素酶;羊毛或涤纶/羊毛混纺织物采用合适的生物蛋白酶进行抛光处理。所以必须严格控制工艺条件，否则会造成酶失活或严重损伤、严重失重，而且大批量织物也不太适宜(有缸差)，所以一些针织物染整厂不愿应用此法。
5、轻度缩绒法(主要用于羊毛织物，如羊毛衫、羊毛针织品)
羊毛衫等针织品经过轻度缩绒后，其毛纤维的根部在纱线内产生毡化，纤维之间相互纠缠，因此增强了纤维之间的摩擦系数，使纤维在遭受摩擦时不易从纱线中滑出，进而使羊毛衫等织物的起球现象得以减少。目前，一般对精纺羊毛衫等织物通过轻度缩绒以提高其抗起球效果。其工艺流程为：毛衫浸润-轻度缩绒-清洗-脱水-烘干。
6、树脂整理法
①原理
树脂是各种各样的聚合物，利用树脂在纤维表面交链网状成膜的功能，使纤维表面包裹一层耐磨的树脂膜，此树脂膜使纤维的滑移减弱;同时，树指均匀地交链凝聚在纱线的表层，使纤维端粘附于纱线上，摩擦时不易起球，因而可有效地提高羊毛衫的抗起球性。
②树脂的选择
所选树脂必须要与纤维有较大的粘合力，同时本身也应有一定的强力，整理后要有较好的弹性和滑爽而不粘腻的手感，粘结膜不影响染料的色牢度和光泽。对人体皮肤无刺激。无异味;树指性能稳定，应用方便、可靠、价格低廉。
目前，一般的树脂(丙烯酸脂自身交联型树指)已不能满足客户对织物的高要求，因为有的抗起毛起球剂(树脂)存在处理后手感变硬，强力下降，被处理物色光发生变化，有的树脂还必须进行高温焙烘等问题。国外已逐步淘汰，逐步发展新一代的抗起毛起球剂，其主要代表产品为聚氨酯系的高分子物和有机硅酮树脂，现在这类产品国内已有生产，并已大量应用于生产针织品的抗起毛起球整理。
